USB-Joystick/Analog Einbaukit


Das flexible System für den Aufbau anwenderspezifischer Bedienpulte.

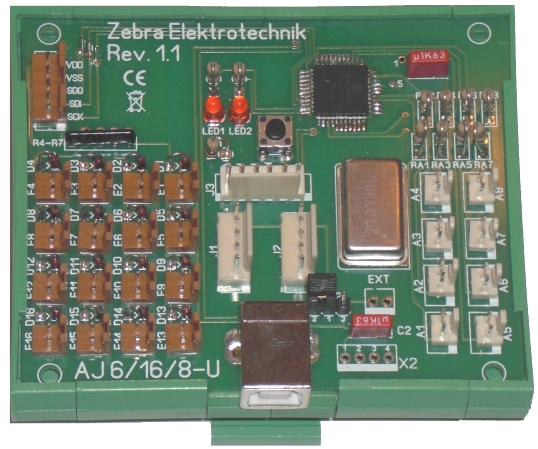

Mit dem High-Speed USB HMI Einbaukit der Firma Zebra Elektrotechnik ist es
möglich 6 analoge Joystickachsen mit jeweils 12 Bit Auflösung anzuschließen
(Einsatz von zwei 3-Achs-Joystick's).

Vorzugsweise werden Hall-Effect Joysticks eingesetzt. Es können jedoch auch
alle Arten von Potentiometer-Joystick's verwendet werden.

Ebenso werden die 16 digitalen Ein- und 8 Ausgänge direkt vom
Gerät gesteuert. Dadurch sind äußere Störeinflüsse ausgeschlossen.

Die Kommunikation über USB wird auf Geräteseite nativ unterstützt.
Auf PC-Ebene steht eine Treiber DLL und ein Hochspracheninterface
für diverse Programmierumgebungen (C-Familie, Delphi, VB, etc.)
zur Verfügung um den Joystick in die eigene Software zu integrieren.

Die Module können durch die zum Lieferumfang gehörende Software
adressiert werden. Dadurch ist es möglich mehrere I/O Module mit
einem PC zu verbinden.



Zusätzlich verfügt das Modul über eine SPI Schnittstelle, über welche
z. B. ein Display mittels ansteckbarer Displaymodule angesteuert werden kann



Technische Daten:
Versorgungsspannung: 5V über USB
Stromaufnahme: max. 250mA
Ausgangsstrom: max. 20mA
Ausgangsstrom max. 200mA
A/D Wandler 12 Bit
Analogeingänge max.   6 / 5VDC
Digitaleingänge  max. 16 / Potentialfrei
Digitalausgänge max.   8 / 5VDC





Weitere Informationen finden sie im Produktprospekt.
Sollten sie Fragen oder Anregungen haben, so zögern sie nicht uns zu Kontaktieren.
